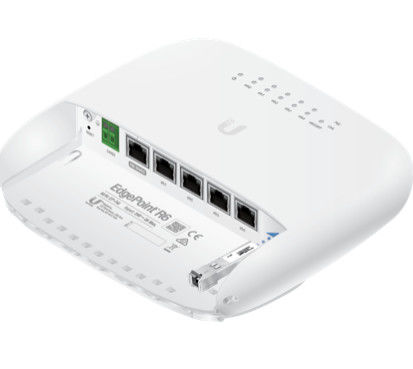

Van de de havengigabit getelegrafeerde router van UBNT EdgePoint EP-R6 multi-service 5 steunen 24V POE

Installatievereisten

• Phillipsschroevedraaier
• de dopsleutel van 7 mm
• Gronddraad – min. 10AWG (5 mm2)enmax.lengte: 1m. Alsvoorzorgsmaatregelinzake veiligheid, maaldeEdgePointaaneenaan de grond gezetemast, eenpool, eentoren, ofhetaan de grond zetten vanbar.
• Beschermde Categorie 5 (of hierboven) zou aanleg van kabelnetten voor alle getelegrafeerde Ethernet-verbindingen moeten worden gebruikt en zou door de AC grond van PoE moeten worden aan de grond gezet.

  Wij adviseren dat u uw netwerken tegen schadelijke openluchtmilieu's en vernietigende ESD gebeurtenissen met industrieel-rang, beschermde Ethernet-kabel van Ubiquiti beschermt.

Energiebeheer

Of de VDC input of PoE de input worden gebruikt op een gegeven moment. Als beide inputtypes worden verbonden, slechts zal het inputtype met het hoogste voltage worden gebruikt; andere kan als steun worden gebruikt. Om het even welke inputopties kunnen om het even welke outputopties aandrijven.

De Opties van de machtsinput

• 24VDC, 3A
• 24V, 1.4A op eth0 (PoE binnen)

De Opties van de machtsoutput

• (Vereiste) EdgePoint
• Passieve 24V, 2-paar PoE op eth0-eth4

Het aantal apparaten dat kan worden aangedreven hangt van de machtsconsumptie van de specifieke apparaten en de optie van de machtsinput af. Bijvoorbeeld, als u 24VDC verstrekt, hebben 1.25A, dan u 30W van macht. Als EdgePoint 7W (Max. Machtsconsumptie) gebruikt, dan hebt u 23W beschikbaar voor passieve PoE output. Gelieve te controleren productspecificaties voor de waarden van de machtsconsumptie in uw berekeningen te gebruiken.

Specificaties
